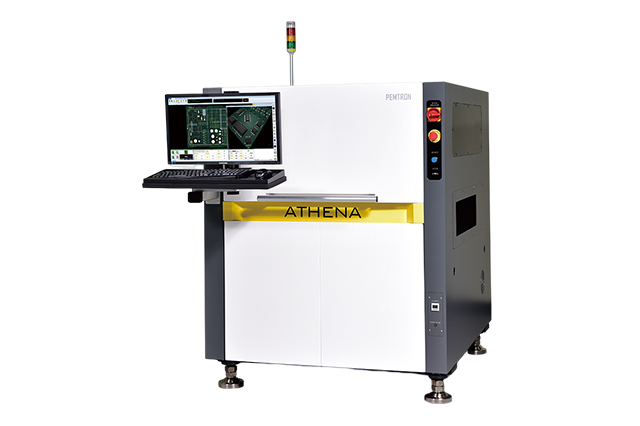

奔創 Pemtron AOI自動光學檢查 ATHENA

奔創AOI ATHENA DL在線式3D全自動光學檢測

業內最高的測量精確度和最強的檢測可靠性

安全、精確、真實的3D成像檢測技術

高密度元件、小型元件等皆可檢測

與元件實際形態近乎相同的真3D成型技術

可使用Side Camera(側面攝像頭）實現元件側面檢測（選項）

頂部攝像頭無法覆蓋的錫腳內部不良檢測

元件庫系統齊全，編程便捷

離線實時調試系統（選項）

SMARTRON – 支持測試信息大數據管理、實時遠程監管的智能管理系統


奔創AOI ATHENA DL在線式3D全自動光學檢測

產品型號：3D ATHENA DL

檢測算法：2D: 視覺檢測算法 3D: PMP 相移技術(摩爾條紋)

相機像素：1000萬、1200萬

X/Y 分辨率：10um、15um、18um

最大基板尺寸：DL:510*330mm SL:510*600mm

最小基板尺寸：50 *50 mm

基板厚度：0,4 - 7 mm

元件凈高：上方: 50mm 下方: 50 mm

元件高度：0-5.5m(選配 27mm、Z Axis)

基板彎曲度：±3mm

馬達類型：X/Y 線性馬達

設備電源：單相交流 220-240Vac，50/60 Hz

備注：ATHENA 支持超長基板處理能力 (最大可處理1.2m長基板)
